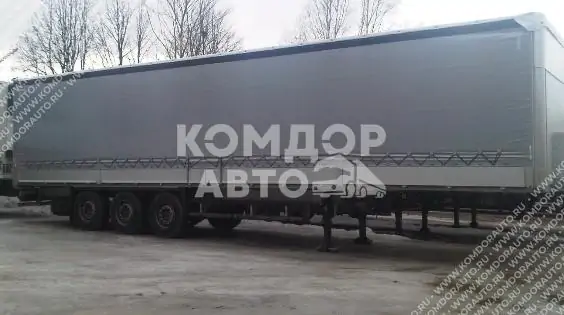

Schmitz Cargobull трехосный со сдвигаемым боковым тентом 9084

Техническая спецификация

SCS 24/L - 13.62 BS E B

Размеры и вес

• длина кузова внутри около 13.620
• ширина кузова внутри около 2.480
• высота передней стенки около 2.400
• высота бортов около 620
• высота кузова спереди внутри около 2.680
• высота кузова внутри около 2.730
• высота бокового проема впереди около 2.600
• высота бокового проема сзади около 2.700
• общая высота впереди без груза около 3.991
• общая высота сзади без груза около 3.994
• высота погрузки сзади без груза около 1.234
• размер шин   385/65R22.5
• общий вес (доп/техн)   35.000/39.000
• полезная нагрузка (доп/техн)   28.276/32.276
• нагрузка на оси (доп/техн)   24.000/27.000
• нагрузка на седло (доп/техн)   11.000/15.000
• общий собственный вес +/-3% 6.724
• высота седла без груза около 1.150
• высота седла с грузом около 1.125
• высота подвески   300
• колесная база   7.700
• высота проема задней двери около 2.695
• ширина проема задней двери около 2.480

Шасси

• сборка Санкт-Петербург, Россия

Допуск к эксплуатации, таблички

• стрaнa регистрации Российская Федерация с сертификатом
• 2 светоотражающих щитка 565х200 ЕСЕ-Р70 сзади вертикально на задней двери
• сертификат CEMT
• сертификат на систему крепления груза TUV LS0805260Z1
• не предназначен для перевозок в таможенном режиме

Шасси

• шасси "МОDULOS" на болтaх-зaклёпкaх
• 10 лет гарантии от сквозной коррозии на оцинкованные детали (см. гарантийные условия)
• сцепной шкворень 2" по стандарту SАЕ, сменный, позиция 1690мм
• корзина для 2 запасных колес, на болтах, за осевым агрегатом
• высота продольного лонжерона впереди 125 мм, сзади - 396+28мм
• усиленная боковая защита в соответствии с 89/297/ЕЭС, цвет черный
• защита от въезда в привинченном исполнении согласно 70/221/ЕЭС
• Межосевое расстояние 1310/1310 mm

Оси

• тормозные диски диаметром 430мм
• ходовой механизм SCHMITZ ROTOS (дисковые тормоза)
• 3 x ось SCB 9т, SP2040, FM1300, ET 120 дисковые тормоза, диаметр 430мм
• баллонный ключ
• крепление колеса с осевой центровкой согл. DIN 74361 чaсть 3

Подвеска

• 3 x пневмоподвеска Шмитц Каргобулл, тип: MRH-KM30

Тормозная система

• ЕBS 2S/2М, электронная тормозная система с программой предотвращения опрокидывания
• двухконтурная тормозная система с пневмоприводом согл. RR ЕG 71/320
• энергоaккумулятор с двойной мембраной
• подъём / опускание платформы c функцией авто сброса (AUTO-RESET)
• 2 противооткатных упора с креплением
• электропитание ЕBS согл. ISО 7638 + CАN

Опорный домкрат

• опорный домкрат JOST c полукруглой пятой, одностороннее обслуживание

Система освещения

• система освещения 24V по ЕСЕ R48 многосекционные фонари, диодный задний свет
• боковые габаритные светодиодные фонари
• кронштейн для задних фонарей, цвет белый, с тиснением SCHMITZ
• 1 пара светодиодных габаритных фонарей сзади
• два 7-полюсных разъема - 1хISО3731 /1хISO1185 и один 15-полюсный разъем DIN ISО12098

Колеса и шины

• 6 x стальные диски ЕТ 120
• запасное колесо (ведущих производителей) 385/65R22.5, стальной диск 11.75x22.5 ET120
• защитные колпачки для колёсных болтов
• шины ведущих производителей "SELECTION" по выбору Schmitz Cargobull
• шины для региональных перевозок
• 6 шин 385/65R22.5 (11.75х22.5)

Крылья

• прямые пластмассовые крылья
• брызговики с логотипом Schmitz
• брызговики с логотипом Schmitz
• прочее оборудование шасси
• кронштейн подключения тормозной и осветительной системы впереди, высота 900мм
• 2 резиновых угловых отбойника сзади
• пластиковый ящик для инструментов с полкой и выдвижной секцией, за осями
• 13 пар проушин на внешней раме, нагрузка 2т на каждую согл. EN 12640
• выдвижная лестница сзади
• 2 вертикальных резиновых отбойника на консоли для фонарей
• резиновый защитный отбойник сзади по горизонтали

Сертификаты на систему крепления груза

• система крепления груза в соответствии с нормативами EN 12642 XL

Кузов

Тентовый кузов

• Комплект для сборки (KIT)‚кузов с анодир. бортами
• кузов с тремя средними стойками с каждой стороны

Передняя стенка / крыша / борта

• передняя стенка со стальными угловыми стойками, стальная защита внутри выс. 350мм

Средние и угловые стойки

• 3 пары средних стоек, с 4 усиленными выемками для перекладин

Борта

• 8 x Алюминиевых борта 620мм, с комб.скобaми, рaсст.200мм‚SCSBS, 4 шaрнир.петли с резиновым защитным отбойником внизу борта
• борта с регулируемыми стяжными замками (4 борта)

Задний борт

• 2 задние стaльные угловые стойки для сдвижного тентa ШМИТЦ с устройством нaтяжения тентa
• алюминиевая двухстворчатая дверь в высоту надстройки, с встроенными запорными штангами

Пол

• пол толщиной 28мм для нагрузки на ось погрузчика 7100кг, испытан по DIN ЕN 283 (ЕB)

Каркас тента

• сдвижная крыша SCB, профиль 110мм, ширина внутри 2350, цельные алюминиевые профили
• сдвижной тент сдвигается также назад (крепление тента крыши впереди ослабить) перекладины

Перекладины

• 4 ряда деревянных перекладин по бокам, ширина - 120мм

Тент

• сдвижной тент SCS 880г/м2, короткий, усиления для крепления груза и шнур
• тент крыши "SCHMITZ SAFETY ROOF" цвет: белый
• тент слабо воспламеняемый согласно ISO 3795-1989 / DIN 75200
• цвет тента спереди на SCS: белый

Окраска

• борта анодированы
• рама в оцинкованном исполнении
• опорные домкраты чёрные, окраска напылением
• диски окрашены в серебристый цвет RAL 9006
• контурная маркировка на боковых стенках, цвет - белый
• светоотражающие полосы по заднему периметру, цвет: красный
• цвет средних стоек серебристо-серый
• зaдняя стенкa aнодировaнa, стaльные угловые стойки оцинкованы
• C00146 передняя стенкa aнодировaнa, стaльные угловые стойки оцинковaны

В рамках развития технологии возможны технические изменения.

Гарантийные условия

Гарантию на соответствующее безаварийное техническое состояние ТС в течение 12 месяцев с даты передачи его Покупателю, или на 100.000 км пробега предоставляет Производитель ТС.

Особенности осей Schmitz

• Отличные эксплуатационные свойства и меньше износ благодаря низким температурам в диске и подшипнике
• Расширенные гарантийные обязательства
  6 лет или 1 млн пробега на ось (исключая изнашивающиеся детали)
